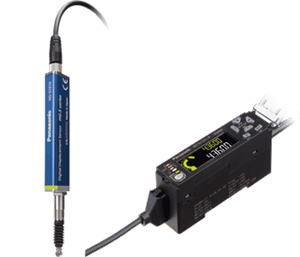

種類

通用

高精度

標準型

低測量力型

標準型

低測量力型

型號

HG-S1010

HG-S1010R

HG-S1110

HG-S1110R

相組合的
控制器

HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113

位置檢出方法

光學絕對式線性編碼器方式

測量范圍

10mm(注1)

行程

10.5mm以上(注1)

測量力
(注2)
(注3)

朝下
安裝時

1.65N以下
1.1N(注4)

0.35N以下
0.3N(注4)

1.65N以下
1.1N(注4)

0.35N以下
0.3N(注4)

朝上
安裝時

1.35N以下
0.85N(注4)

0.12N以下
0.05N(注4)

1.35N以下
0.85N(注4)

0.12N以下
0.05N(注4)

橫向
安裝時

1.5N以下
0.95N(注4)

0.25N以下
0.2N(注4)

1.5N以下
0.95N(注4)

0.25N以下
0.2N(注4)

分辨率

0.5μm

0.1μm

指示精度
(P-P)
(注2)

全范圍：2.0μm以下
窄范圍：1.0μm以下(任意60μm)

全范圍：1.0μｍ以下
窄范圍：0.5μm以下(任意60μm)

前端抖動量

35μm(代表值)

熱插拔功能

配備

工作指示燈

2色LED(橙色／綠色)

耐
環
境
性

保護構造

IP67(IEC)(注5)

-

IP67(IEC)(注5)

-

使用環境溫度

-10～+55℃(應無結露和結冰)、保存時：-20～+60℃

使用環境濕度

35～85%RH、保存時：35～85%RH

絕緣電阻

DC250V 100MΩ以上

耐振動

耐久10～500Hz　復振幅3mm(最大加速度 196m/s²) XYZ各方向2小時

耐沖擊

耐久1,960m/s² XYZ各方向3回

機械壽命

1億次以上（注6）

緊固強度

固定螺絲：1.5N?m、螺母：12.5N?m

測量頭緊固力矩

0.1～0.4N?m(不應在本體上施加力量)

接地方式

電容接地

材質

機身：鋅、保持部分：不銹鋼、滑動軸：工具鋼、測量頭（注7）：陶瓷、橡膠波紋管：NB（黑色）

質量

本體重量：約80g

附屬品

標準型(HG-S1010／HG-S1110)：用來固定傳感器接頭的扳手1把、安裝用螺母1個、
低測量力型(HG-S1010R／HG-S1110R)：用來固定傳感器接頭的扳手1把、安裝用螺母1個、橡膠波紋管1個

(注1):

低測量力型（HG-S1010R／HG-S1110R）朝上安裝時，范圍在5mm～10mm。

(注2):

使用環境溫度＝＋20℃時的值。

(注3):

低測量力型（HG-S1010R／HG-S1110R）是指無橡膠波紋管時標準狀態下的數值。

(注4):

測量中心附近的代表值。

(注5):

橡膠波紋管因外在因素而發生老化、受損的情況除外。

(注6):

在清潔環境（不會濺到水、油等液體，無粉塵等）條件下的代表示例。
低測量力型（HG-S1010R／HG-S1110R）朝上安裝時，為400萬次（代表值）。

(注7):

關于測量頭，還備有可選件（另售）。

種類

主機

子機

高功能型

高功能型

標準型

省配線型

型
號

NPN輸出

HG-SC101

HG-SC111

HG-SC112

HG-SC113

PNP輸出

HG-SC101-P

HG-SC111-P

HG-SC112-P

相組合的
傳感器檢測頭

HG-S1010(R)、HG-S1110(R)

可連接的臺數

相對于1臺主機，最多可連接15臺子機

電源電壓

24V DC±10%　包含脈動0.5V（P-P）

消耗電流（注2）

70mA以下（連接傳感器檢測頭時）

模擬電流輸出
(注3)

? 電流輸出范圍：4～20mA/F.S.(初始值)
? 異常時輸出：0mA
? 直線性：±0.25% F.S.
? 負載阻抗：250Ω MAX.

-

控制輸出
(輸出1、
輸出2、
輸出3)

<NPN輸出型>
NPN晶體管?開路集電極
? 最大流入電流：50mA(注6)
? 施加電壓：30V DC以下(輸出-0V間)
? 殘留電壓：1.5V以下(流入電流50mA)
? 漏電流：0.1mA以下

<PNP輸出型>
PNP晶體管?開路集電極
? 最大流出電流：50mA(注6)
? 施加電壓：30V DC以下(輸出-＋V間)
? 殘留電壓：1.5V以下(流出電流50mA)
? 漏電流：0.1mA以下

-

短路保護

配備（自動復位式）

-

判定輸出

NO／NC　切換式

-

報警輸出

報警時開路

-

外部輸入
(輸入1、
輸入2、
輸入3)

〈NPN輸出型〉
無接點輸入或者NPN晶體管?開路集電極
? 輸入條件…
無效：+8V～+V DC或者開放
有效：0～+1.2V DC
? 輸入阻抗：約10kΩ

〈PNP輸出型〉
無接點輸入或者PNP晶體管?開路集電極
? 輸入條件…
無效：0～+0.6V DC或者開放
有效：+4V～+V DC
? 輸入阻抗：約10kΩ

-

觸發輸入

輸入時間2ms以上（ON）

-

預置輸入

輸入時間20ms以上（ON）

-

復位輸入

輸入時間20ms以上（ON）

-

Bank輸入A／B
(注4)

輸入時間20ms以上（ON）

-

響應時間

3ms、5ms、10ms、100ms、500ms、1,000ms　切換式

數字顯示部分

204段LCD

顯示分辨率

0.1μm

顯示范圍

-199.9999～199.9999mm

污損程度

2

使用標高

2,000m以下（注5）

耐
環
境
性

保護構造

IP40(IEC)

使用環境溫度

-10～+50℃(應無結露和結冰)(注6)、保存時：-20～+60℃

使用環境濕度

35～85%RH、保存時：35～85%RH

絕緣電阻

DC250V兆歐20MΩ以上　充電部整體?外殼之間

耐電壓

AC1,000V 1分鐘　充電部整體?外殼之間

耐振動

耐久10～150Hz　復振幅0.75mm　XYZ各方向2小時

耐沖擊

98m/s²(約10G)　XYZ各方向5次

材質

外殼：聚碳酸酯、蓋板：聚碳酸酯、開關：聚縮醛

線纜

帶0.2mm² 2芯(褐色、藍色導線)／
0.15mm² 7芯復合線纜
2m

帶0.15mm² 7芯復合線纜
2m

帶0.15mm² 6芯橡皮絕緣軟線纜2m

-

質量

本體重量：約140g

本體重量：約140g

本體重量：約130g

本體重量：約60g

(注1):

關于未指定的測量條件，使用電源電壓＝＋24V DC、使用環境溫度=+20℃。

(注2):

消耗電流不包含模擬電流輸出。

(注3):

直線性：F.S.＝16mA，相對于數字測量值的直線性。

(注4):

由于Bank輸入A/B可切換，可選擇Bank1～3.

(注5):

請勿在標高0m的大氣壓以上的加壓環境下使用或保存。

(注6):

在主機上連接有子機的情況下，控制輸出的最大流入/流出電流以及使用環境溫度會因子機的連接臺數而異，詳見下表。

連接子機的臺數

控制輸出的最大流入/流出電流

使用環境溫度

1～7臺

20mA

-10～+45℃

8～15臺

10mA
